金型の寿命とは、金型が設計通りの精度を維持して、良品を連続して生産し続けられる限界の回数や期間です。製造現場で金型の寿命について悩む方は多く、突発的な破損によるライン停止は避けたいと考えている方も多いのではないでしょうか。
金型の寿命を正しく理解し管理することは、製造コストの低減に直結する大切な戦略です。金型寿命を延ばすためには、以下のポイントが不可欠です。
- ポイント①窒化処理やコーティングによる表面の硬化
- ポイント②正確な温度管理と急冷の防止
- ポイント③定期的な応力除去と部品交換
この記事では、金型の寿命の一般的な目安、寿命を向上させるポイント、寿命を左右する要因、発生するトラブルを包括的に要約して解説します。また、よくある質問も紹介していますので、ぜひ参考にしてください。
金型の寿命の一般的な目安
金型の寿命は、加工する材料の種類や金型の材質によって大きく異なります。たとえば、アルミダイカスト用金型であれば、一般的に5万〜10万回が1つの目安です。
しかし、製品の許容精度が厳しい場合は、物理的には使えても品質基準を満たせなくなり、寿命と判断されるケースもあります。以下の表に、一般的な金型形式ごとの寿命目安をまとめました。
◆金型形式別の寿命目安比較表
| 金型形式 | 一般的なショット数目安 | 主な劣化要因 |
| アルミダイカスト | 50,000〜100,000 | ヒートチェック、焼き付き |
| プラスチック射出成形 | 100,000〜1,000,000 | 摩耗、腐食（ガスによる） |
| プレス金型（抜き） | 500,000〜2,000,000 | 刃先の摩耗、欠け |
これらの寿命を左右する要因として、成形サイクルの早さやスクラップの噛み込みといった運用面の問題もあげられます。現場のオペレーターが異音や動作の違和感にいち早く気づく体制を作ることも、寿命を管理するための大切な要素です。
なお、ダイカスト金型については、こちらの記事で詳しく解説しています。
関連記事：ダイカスト金型とは？役割や種類、設計で押さえるべき4つのポイントまで詳しくご紹介！
金型寿命を劇的に向上させる3つのポイント
金型の寿命は、設計段階の品質だけでなく、運用中の「ケア」の質によって数倍の差が生まれます。突発的な破損や精度低下を防ぎ、安定した生産ラインを維持するためには、以下の観点から多角的なアプローチを行うことが不可欠です。

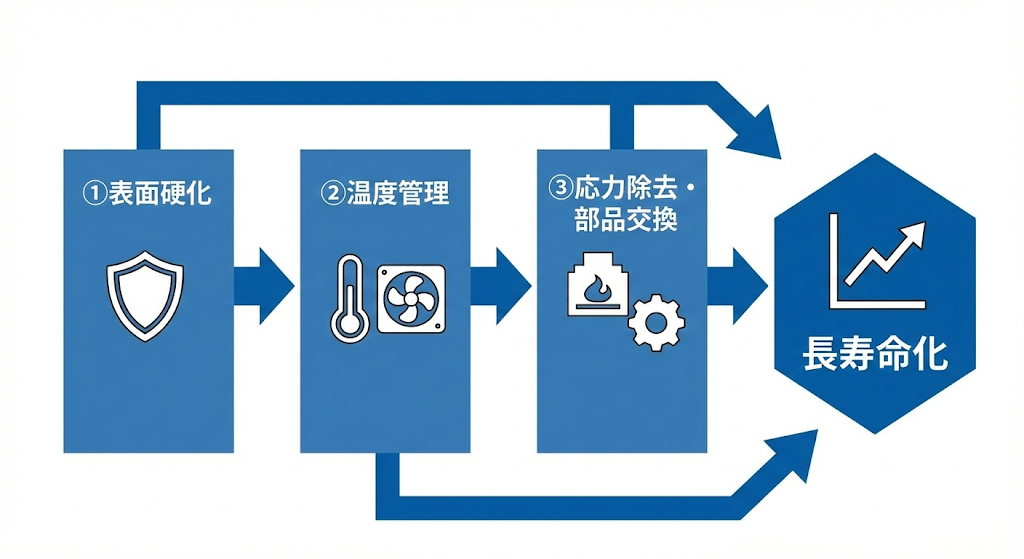

◆金型の寿命を向上させるポイントの概要図
それぞれについて詳しくみていきましょう。
ポイント①窒化処理やコーティングによる表面の硬化
金型の表面を物理的に保護するためには、窒化処理やPVD（物理蒸着）コーティングを施す方法が効果的です。これにより、成形時の摩耗を抑え、溶融金属との反応による「焼き付き」を防げます。
処理を行うタイミングは、金型が新品の状態だけでなく、一定回数使用した後の再処理も検討すべきです。表面の硬度が維持されると、研磨の頻度を減らせるため、結果的に金型自体の肉厚を維持して長く使い続けられます。
ポイント②正確な温度管理と急冷の防止
金型は急激な温度変化に弱いため、予熱（プレヒート）を十分に行い、使用中の温度変動を最小限に抑える必要があります。温度センサーを埋め込み、内部温度をリアルタイムで監視すれば、ヒートチェックの発生を大幅に遅らせます。
また、冷却回路の詰まりは局所的な過熱を招くため、定期的な洗浄やフィルターの交換が欠かせません。水垢や錆を除去することで冷却効率が安定して、金型内部の熱ストレスを均一に分散させる環境が整います。
ポイント③定期的な応力除去と部品交換
使用を続ける中で金型内部に溜まった「残留応力」を、焼きなましなどの熱処理によって除去することも大切です。この工程を挟むと、金属疲労による突然の破損リスクを物理的に下げ、寿命をリセットに近い状態まで回復させられます。
さらに、スライドコアやピンなどの消耗部品は、寿命が来る前に計画的に交換する予防保全を徹底しましょう。主要な型材へのダメージが広がる前に小さな部品をケアすることが、金型全体の長寿命化を実現する賢い選択です。
金型の寿命を左右する3つの主な原因
金型がその役割を終える「寿命」には、不可避な経年劣化だけでなく、使用環境や材料特性に起因する明確なメカニズムが存在します。ここでは、現場で注視すべき金型の寿命を左右する主な原因について、その発生プロセスと対策を詳しく解説します。
原因①熱衝撃によるヒートチェックの発生
ダイカスト金型において頻度の高い寿命の原因は、溶融金属による加熱と冷却水による冷却の繰り返しで生じる熱ストレスです。この過酷な温度変化により、金型表面に微細な亀裂が生じるヒートチェックが発生して、製品の転写面を悪化させます。
ヒートチェックが進むと亀裂が深くなり、最終的には金型本体の割れを引き起こします。これを防ぐには、金型の初期温度を適切に保つための温調管理が欠かせません。
原因②摺動部や成形材料による物理的な摩耗
プラスチック射出成形やプレス加工では、金型部品同士が擦れる摺動部（しゅうどうぶ）や、材料に含まれるガラス繊維などの添加剤による物理的摩耗が主な原因です。これにより、金型のエッジが丸くなるため、製品にバリが発生しやすくなります。
摩耗を抑えるためには、適切な潤滑剤の選定と、金型材自体の耐摩耗性を高める熱処理の選定が不可欠です。摩耗が進みすぎると肉盛溶接による補修が必要となり、金型の精度維持が困難になるため、早期の対策が求められます。
原因③成形ガスや水分による化学的な腐食
樹脂材料から発生する腐食性ガスや、冷却水漏れによる水分は、金型の表面を化学的に腐食させる大きな要因です。PVC（ポリ塩化ビニル）などの樹脂は、成形時に塩化水素ガスを発生させるため、金型表面を急速に劣化させます。
腐食した面は製品の光沢を失わせるだけでなく、型の離型性を悪化させるため、ショット数の低下を招きます。防錆効果のあるコーティングの採用や、成形後のガス清掃を徹底することが、腐食による寿命短縮を防ぐポイントです。
金型の寿命を超えると発生する3つのトラブル
金型の寿命を無視して稼働を継続することは、単なる製品不良を招くだけでなく、工場全体の生産計画を停止させる大きなリスクを伴います。ここでは、金型が寿命を迎えた際に現場で頻発する、具体的に深刻なトラブルについて解説します。
トラブル①バリの発生と製品寸法のバラツキ
金型の寿命を超えて使用し続けると、合わせ面の摩耗や変形により、本来密着すべき箇所に隙間が生じます。そこから材料が漏れ出すことで「バリ」が発生して、後工程での修正作業が増大するだけでなく、最悪の場合は製品が不良品となります。
また、金型内部のキャビティが摩耗によって広がるため、製品の寸法精度が維持できません。精密機械部品において数ミクロンの誤差は致命的であり、顧客からの信頼を損なう大きなリスクへと発展します。
トラブル②離型不良による製品の変形やキズ
金型の表面が劣化すると、成形品が型から離れにくくなる「離型不良」が頻発するようになります。無理に型から押し出そうとするため、製品に歪みが生じたり、表面に目立つキズがついたりする原因となります。
この状態を放置すると、製品を押し出す「エジェクタピン」に過度な負荷がかかり、ピンの折損や金型内部の焼き付きを招きかねません。生産ラインが頻繁に停止するため、稼働率が著しく低下して、納期遅延を引き起こす可能性が高まります。
トラブル③金型本体の亀裂や破損によるライン停止
金型の寿命の末期症状として、金型本体に大きな亀裂が入る、あるいは完全に破損するトラブルです。ヒートチェックから成長した深いクラックが応力に耐えきれなくなり、生産中に突然金型が割れる場合があります。
金型が全損した場合、新しい金型を製作するには数か月の期間と多額の費用が必要です。突発的なライン停止は生産計画を根底から覆すため、寿命の限界を見極めて計画的に更新や修理を行うことが、経営上のリスク管理となります。
ダイカスト金型手配からの一貫生産なら「藤岡エンジニアリング」
ダイカスト金型の寿命を考慮した設計や製作なら、藤岡エンジニアリングにお任せください。創業70年を超える確かな技術力で、マグネシウムやアルミの精密部品製造に最適な金型ソリューションを提供しています。
金型設計から部品製造まで一貫して対応できるため、メンテナンス性や耐久性を考慮した最適な金型構造の提案が可能です。環境に優しいマグネシウムチクソ成形など、高度な技術で貴社のモノづくりを強力にバックアップいたします。⇒藤岡エンジニアリングへのお問い合わせはこちら
金型の寿命でよくある3つの質問
金型の寿命でよくある質問をご紹介します。それぞれ詳しくみていきましょう。
質問①金型の寿命と耐用年数の違いはありますか？
寿命は「物理的限界」を指しており、摩耗や破損により良品が作れなくなるまでのショット数で表されます。これは、メンテナンス次第で大きくのばせます。
一方で耐用年数は、税務上の「法定耐用年数」を指しており、会計上で資産価値を配分する期間です。一般的に金型は2年とされており、物理的にまだ使えても、会計上は価値がゼロになるケースがあります。

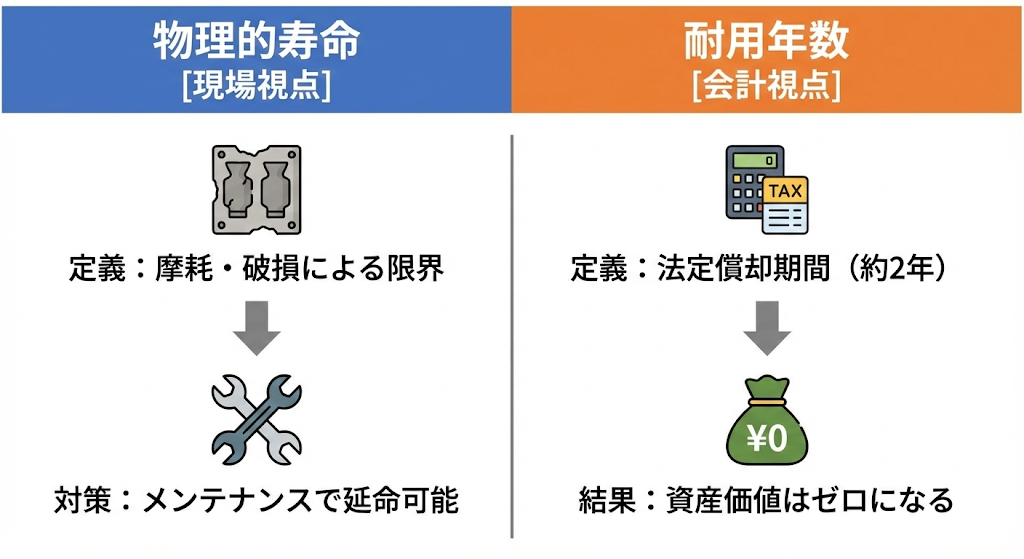

◆物理的寿命と耐用年数の違い
現場で大切なのは、耐用年数に縛られず、適切な手入れによって物理的な寿命を最大限に引き出すことです。税務上の年数と現場のショット数を分けて管理することで、より精度の高い生産計画とコスト管理が実現できます。
質問②海外製の安い金型と国内製の高品質な金型では、寿命にどれくらいの差がありますか？
使用される鋼材の質と熱処理の精度に大きく依存しますが、一般的に国内製の高品質な金型は、海外製に比べて2～3倍の寿命を持つケースが少なくありません。初期費用は高くても、トータルのショット数で割った「1個あたりの金型コスト」を計算すると、国産の方が安くなる場合が多くあります。
国産金型は材料の不純物が少なく、熱処理による硬度のムラが抑えられているため、ヒートチェックや突然の割れに対する耐性が非常に高い点が特徴です。一方で安価な海外製は、初期精度はよくても耐久性が低く、早期の補修が必要になるリスクを抱えています。
長期的な安定生産とメンテナンス費用の抑制を優先するのであれば、国内製の金型を選択することが賢明な投資となります。
質問③金型の修理（メンテナンス）は、何回まで繰り返せますか？
金型の修理回数に厳密な決まりはありませんが、一般的には肉盛溶接や再研磨を3〜5回程度繰り返すと、母材の金属疲労が限界に達します。修理を重ねるごとに熱影響による歪みや硬度の低下が進み、本来の精度を維持することが物理的に困難です。
精密な寸法が求められる箇所では、一度の大きな補修で寿命と判断されるケースも少なくありません。無理な延命修理は、成形中の重大な破損事故や製品不良の多発を招くリスクがあります。
トータルの補修費用が新規製作コストの半分を超えるような場合は、更新を検討するべきタイミングです。修理の履歴をデータとして蓄積して、コストと品質のバランスから最適な更新時期を見極めることが大切です。
日常的なメンテナンスで金型の寿命を延ばして生産性を最大化しよう！
金型の寿命を正しく理解して、適切なタイミングでメンテナンスを行うことは、製造現場の利益を直接的に守ります。寿命を延ばす取り組みは、単なるコスト削減に留まらず、製品品質の安定と生産ラインの信頼性向上に大きく寄与します。
金型の寿命を劇的に向上させるためには、以下のポイントを徹底することが大切です。
- ポイント①窒化処理やコーティングによる表面の硬化
- ポイント②正確な温度管理と急冷の防止
- ポイント③定期的な応力除去と部品交換
日々の小さなメンテナンスの積み重ねが、将来的な大規模修繕や突発的な事故を防ぐ唯一の道となります。まずは現在の金型管理台帳を見直して、ショット数にもとづいた点検スケジュールを組みましょう。
「藤岡エンジニアリング」では、高い技術力が求められるダイカスト金型の製作において、70年超の歴史と先進的なチクソ成形技術を融合させ、軽量・高精度な部品を一貫体制で提供しています。お客様の要求を満たす最適なダイカスト金型や精密部品の製造について、ぜひ藤岡エンジニアリングにご相談ください。⇒藤岡エンジニアリングへのお問い合わせはこちら
